マザーボードの構成
- マザーボードとはパソコンを開けてみた時に見える緑色の一番大きな基板の
ことです。
マザーボードは、PCを構成する主要なパーツを固定したり装着するためのパーツです。 PCを自作する場合は、マザーボードの選定でパソコン自体の能力と 将来性が決定するといっても過言ではないでしょう。

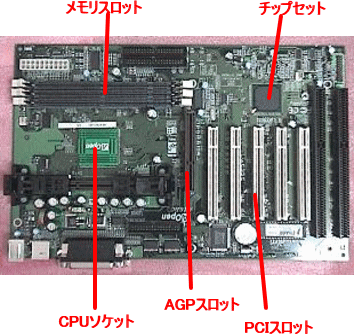

マザーボードには、最初から組み込まれた部品と、 各種のパーツを取り付けるためのコネクタや ソケット、スロットなどがつきます。- チップセット…パーツ間でやり取りされるデータの制御を行います
- BIOS ROM…PCの基本的なパーツを制御する最小限のプログラムが格納されています
- CPUソケット
- メモリスロット
- AGPスロット…グラッフィクカード（VGA）
- PCIスロット…LANカード、サウンドカードなど
- IDEコネクタ…ハードディスクドライブ、CD-ROMドライブ
- フロッピードライブコネクタ…フロッピードライブ
- 電源コネクタ…電源ユニット
- 各種インターフェイスポート…キーボード、マウス、USBなど
- ● マザーボードの形状による規格
-
現在の主流は、ATXやMicro-ATXです。
また、使用するＣＰＵによって、マザーボードを決定します。
ソケット名 使用できるＣＰＵ コメント ソケット7 ペンティアム,K6-2,K6-Ⅲ 安い ソケット370 セレロン(PPGA版) 安い ソケット370(FC-PGA版) セレロン（FC-PGA版) 安い ソケット370(FC-PGA版) ペンティアムⅢ(FC-PGA版) やや高価 スロット1 ペンティアムⅡ,ペンティアムⅢ、
セレロンやや高価 スロット２ ペンティアムⅡXeon,ペンティアムⅢXeon 高価 スロットＡ アスロン 高価 ソケットＡ デューロン 安い
